Назначение и область применения

Комплект реечного крепления к подвесному потолку для гибкой гофрированной подводки из нержавеющей стали KOFULSO выпускается на основании чертежей и применяется в подвесных потолках зданий и сооружений при монтаже спринклерных систем автоматического пожаротушения. Реечное крепление обеспечивает надёжную фиксацию гибкой подводки на конструкции подвесного потолка для обеспечения стабильности подводки при испытаниях (прессовки) системы, а также при возможных гидроударах, чтобы исключить возможность свободного хода смонтированной подводки. Комплект реечного крепления не подлежит обязательной сертификации на территории Российской Федерации.

Комплектация сборного комплекта

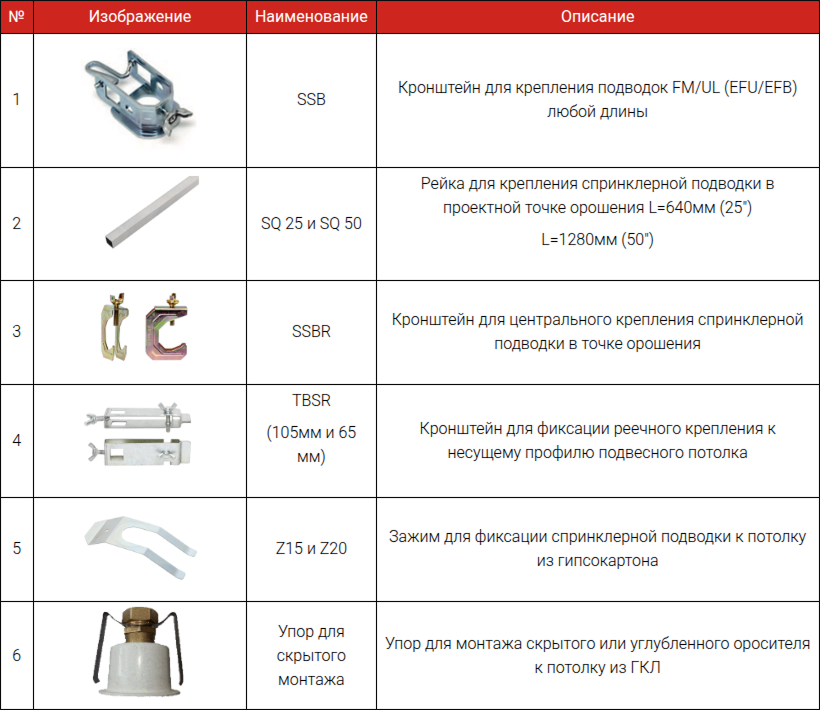

В один комплект реечного крепления к подвесному потолку входят: Рейка SQ25/SQ50 — 1 шт. Торцевое крепление TBSR — 2 шт. Центральное крепление SSBR — 1 шт.

Технические характеристики

Рейка SQ25: Материал — аллюминий; Размеры — профиль квадратного сечения 14.5*14.5*0.8; длина 64 см; Предназначение: опора, на которой фиксируется гибкая подводка центральным креплением SSBR; Рейка SQ50: Материал — аллюминий; Размеры — профиль квадратного сечения 14.5*14.5*0.8; длина 128 см; Предназначение: опора, на которой фиксируется гибкая подводка центральным креплением SSBR; Торцевое крепление TSBR: Материал — оцинкованная сталь; Комплектующие: корпус, 2 интегрированные резьбовые заклёпки (оцинкованная сталь), 2 барашковых винта (оцинкованная сталь); Размеры — высота 20 см; Предназначение — закрепление рейки SQ25/SQ50 на направляющих подвесного потолка; Центральное крепление SSBR: Материал — оцинкованная сталь; Комплектующие: корпус, интегрированная резьбовая заклёпка (оцинкованная сталь), барашковый винт (оцинкованная сталь); Размеры — ширина 65 мм; Предназначение — фиксация гибкой подводки из трубы 15/20/25 (не более) на рейке SQ25/SQ50;

Указания по монтажу

1. На направляющих подвесного потолка смонтировать торцевые крепления TBSR друг напротив друга, для этого нижнюю (разжимную) часть крепежа вставьте до упора в направляющую потолка и затяните барашковый винт до момента обеспечения неподвижности торцевого крепления. 2. Рейку SQ25/SQ50 проденьте в специальные кведратные окна торцевых креплений TBSR и затяните барашковый винт до момента обеспечения неподвижности торцевого крепления. 3. Центральное крепление SSBR расположите строго под гибкой подводкой на рейке SQ25/SQ50, далее вставьте гибкую подводку в углубление SSBR и затяните барашковый винт до момента обеспечения неподвижности гибкой подводки. • Правильно смонтированное реечное крепление обеспечит стабильность и неподвижность гибкой подводки. • Для монтажа комплекта реечного крепления не требуется специального инструмента. • Руководствуйтесь изображением смонтированного комплекта реечного крепления в заглавии паспорта (этой страницы).

Упаковка

1. Упаковка предохраняет детали комплекта реечного крепления от атмосферных осадков, загрязнений и повреждений при транспортировке, хранении и осуществлении погрузочно-разгрузочных работ. 2. Допускается упаковывать в одну транспортную тару несколько видов и партий креплений при отгрузке в адрес одного покупателя. 3. Масса упаковочной единицы — не более 50 кг.
